Liukuportit

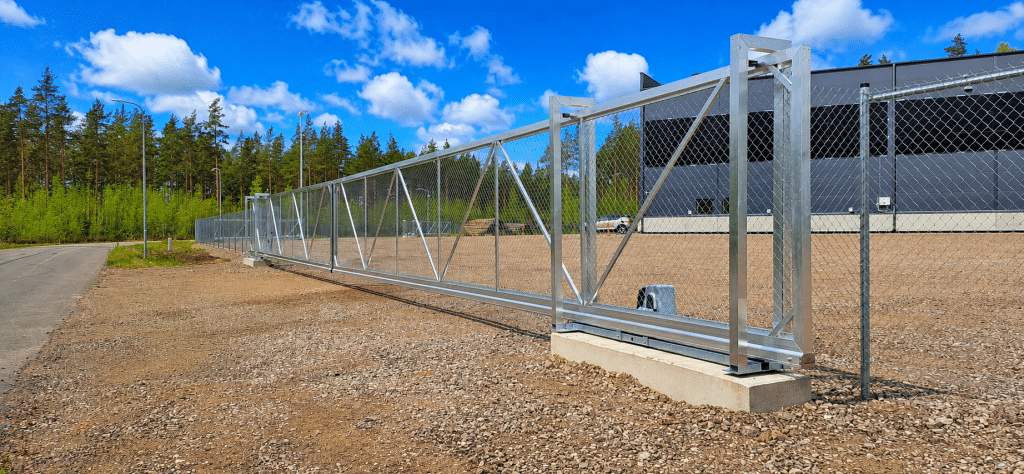

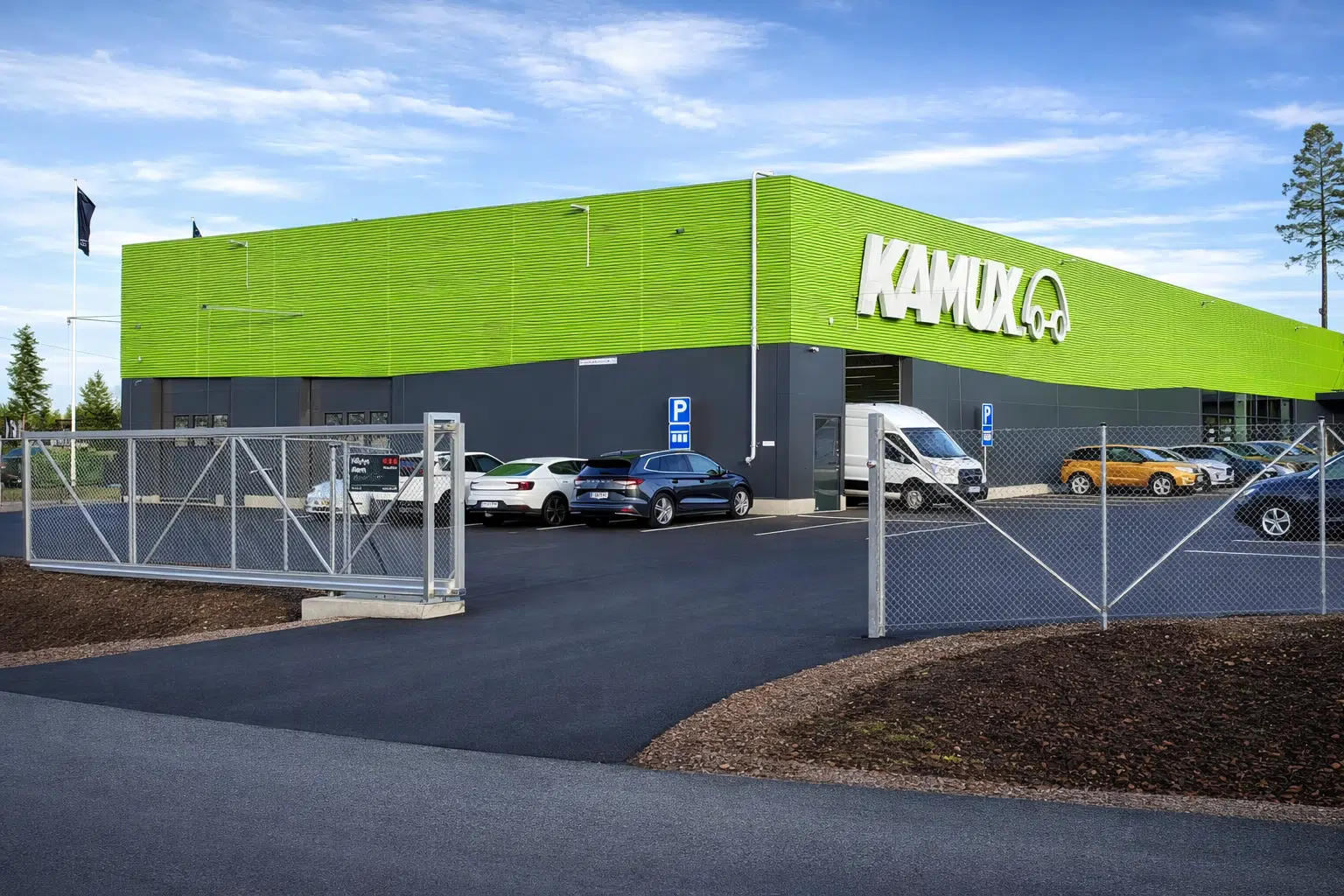

Liukuportti soveltuu erinomaisesti kohteisiin, joissa tarvitaan leveää ajoväylää ja luotettavaa porttiratkaisua. 1-lehtisellä portilla voidaan sulkea 3–10 metriä leveä ajoväylä ja 2-lehtisellä jopa 20 metriä leveä väylä. Liukuportit ovat saatavilla eri korkeuksina, ja korkeus määräytyy usein asennettavan aidan mukaan.

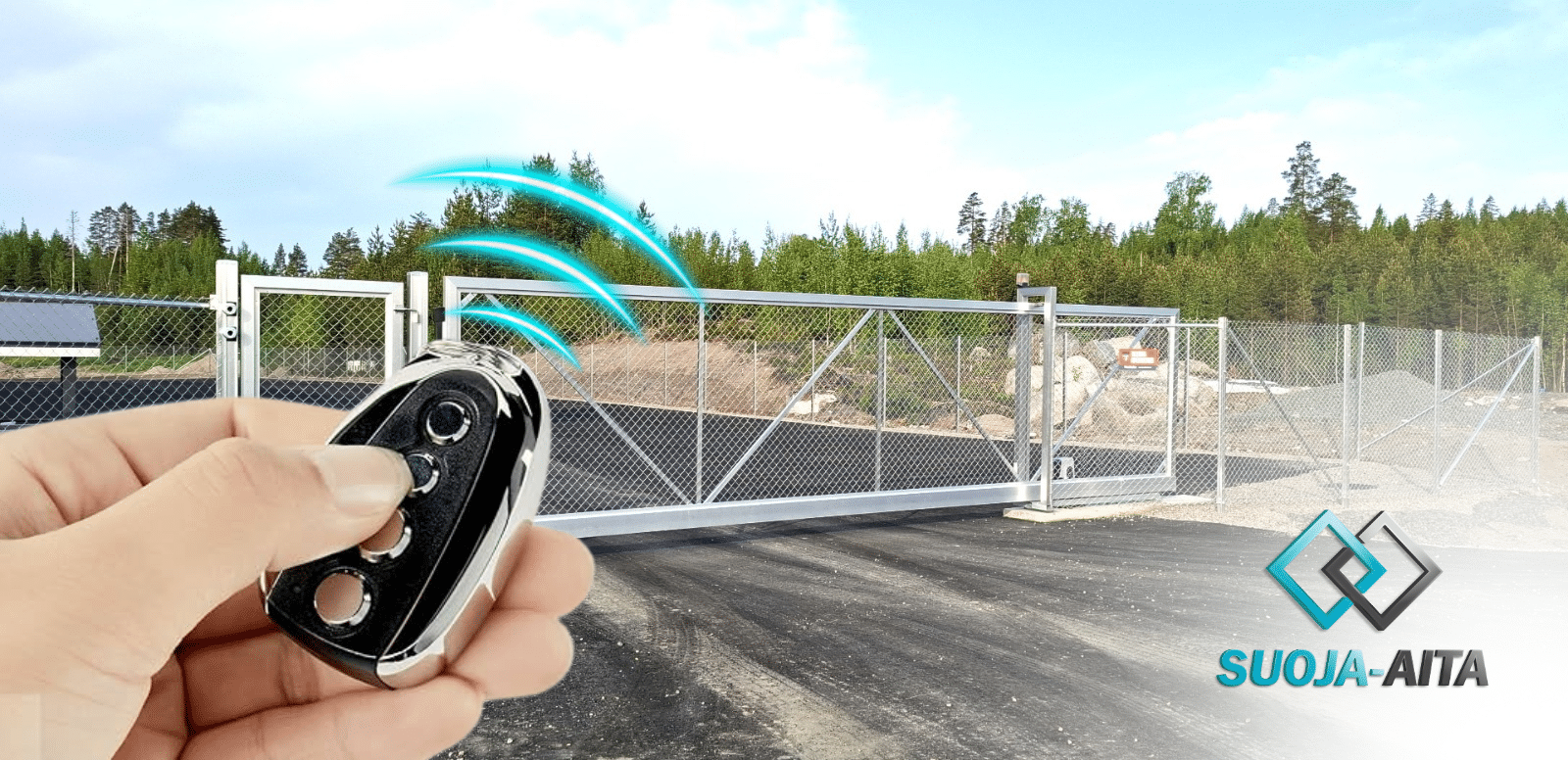

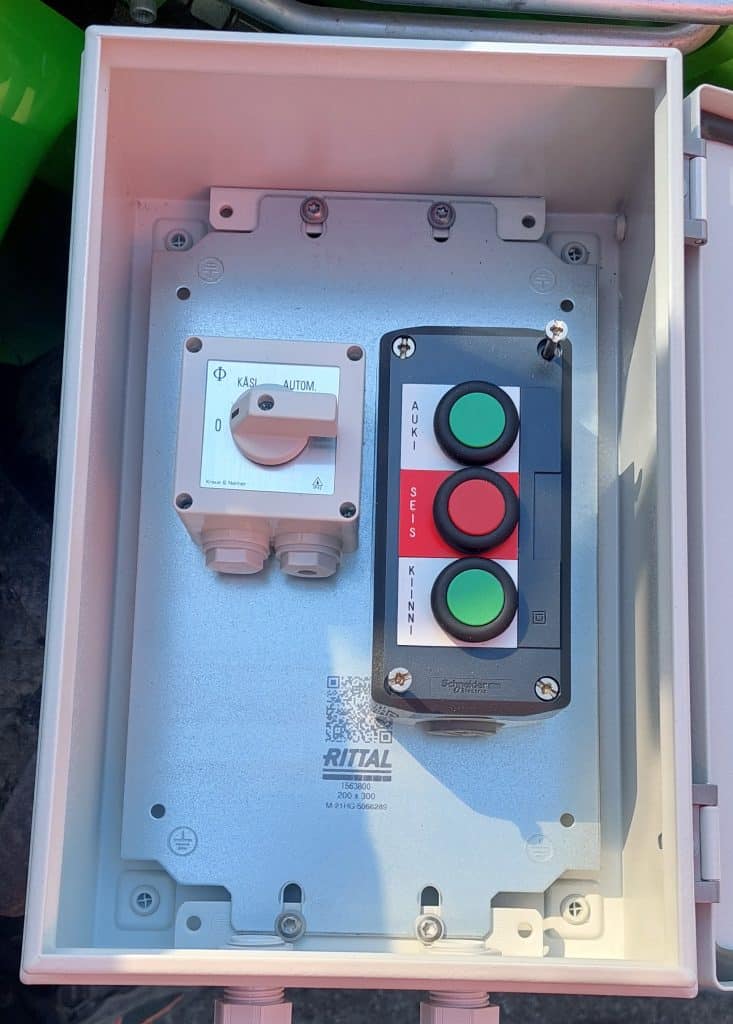

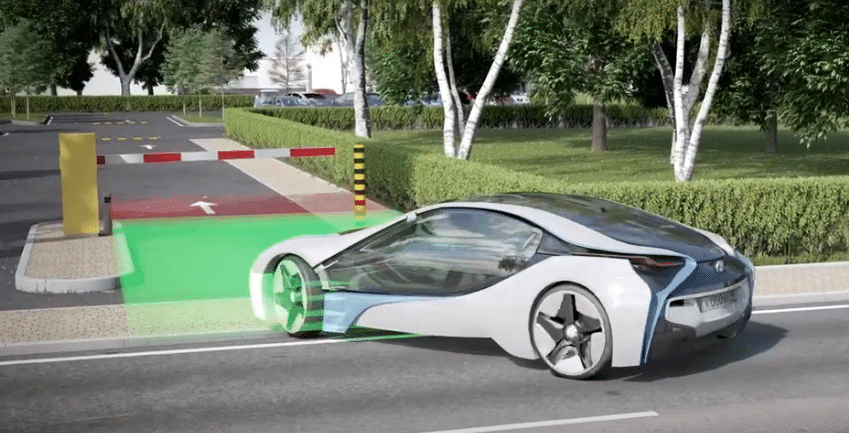

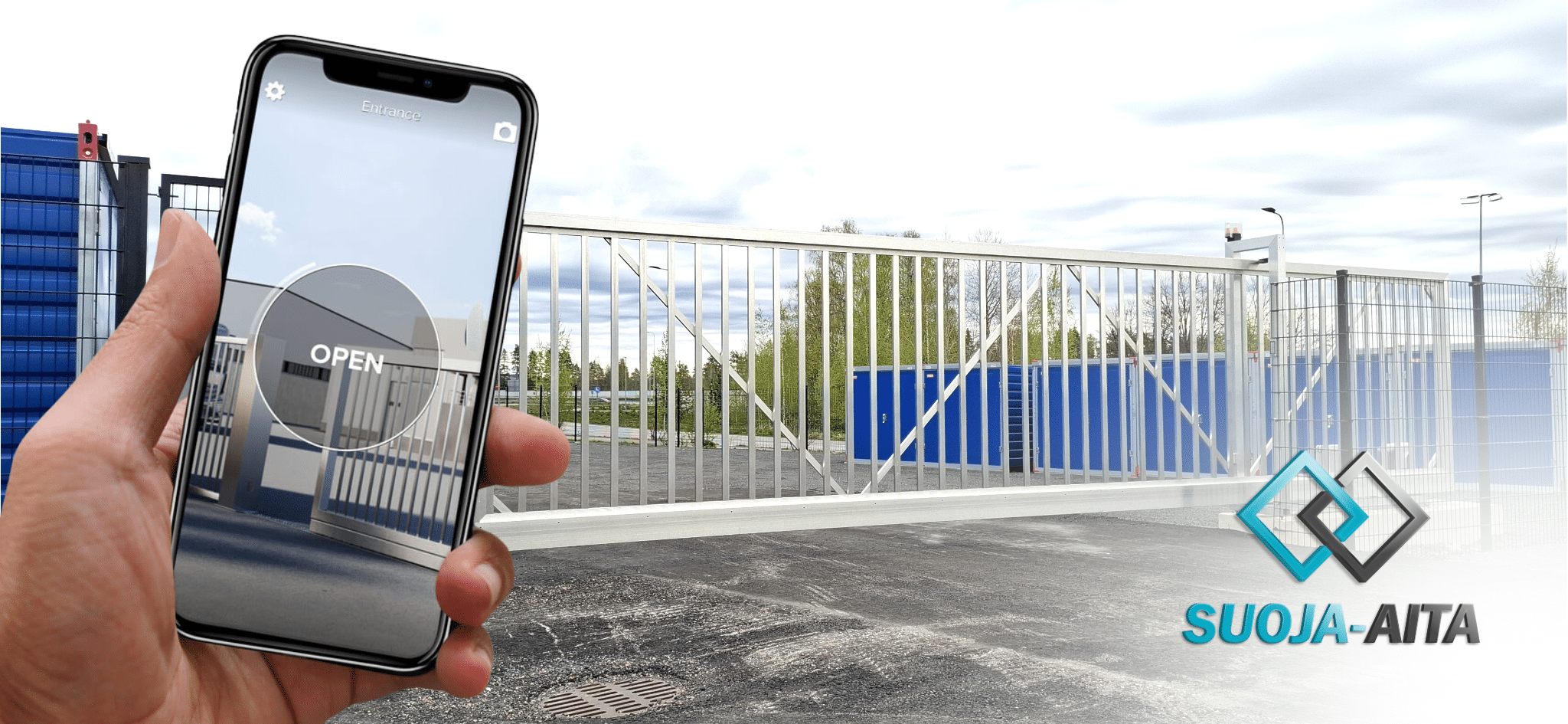

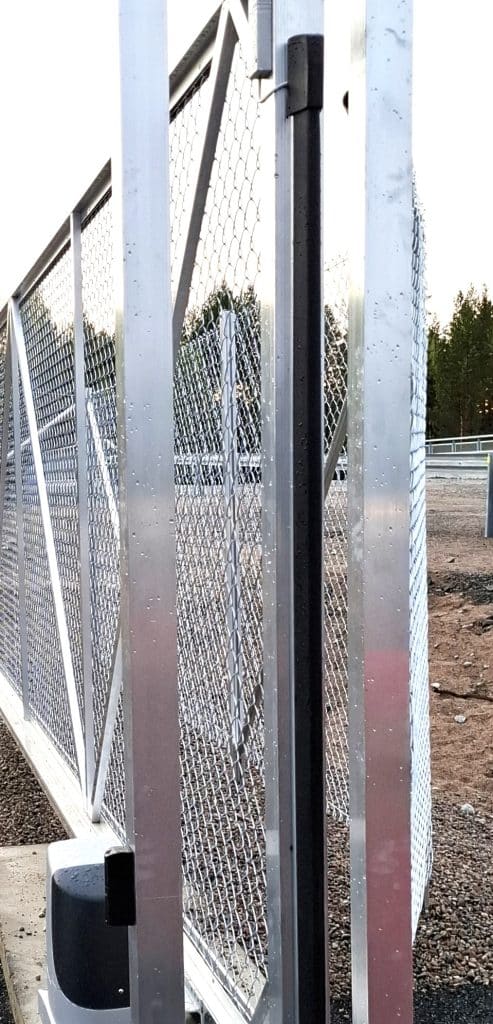

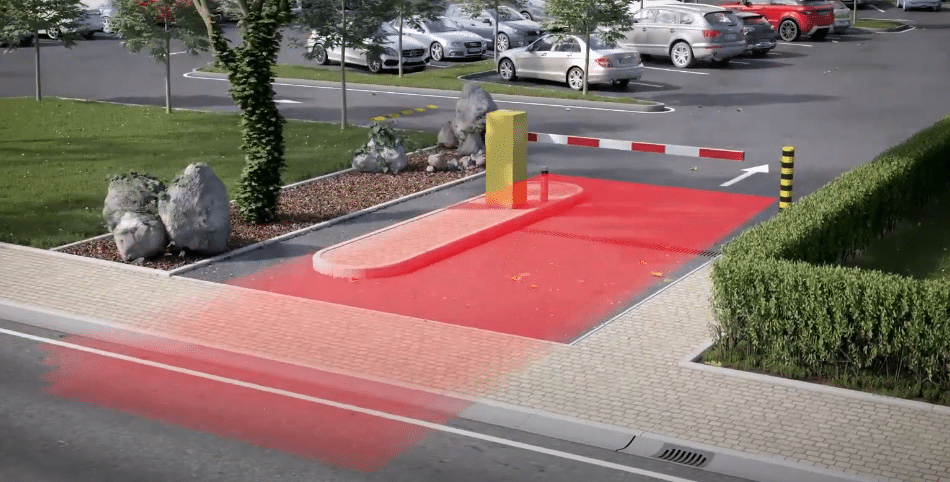

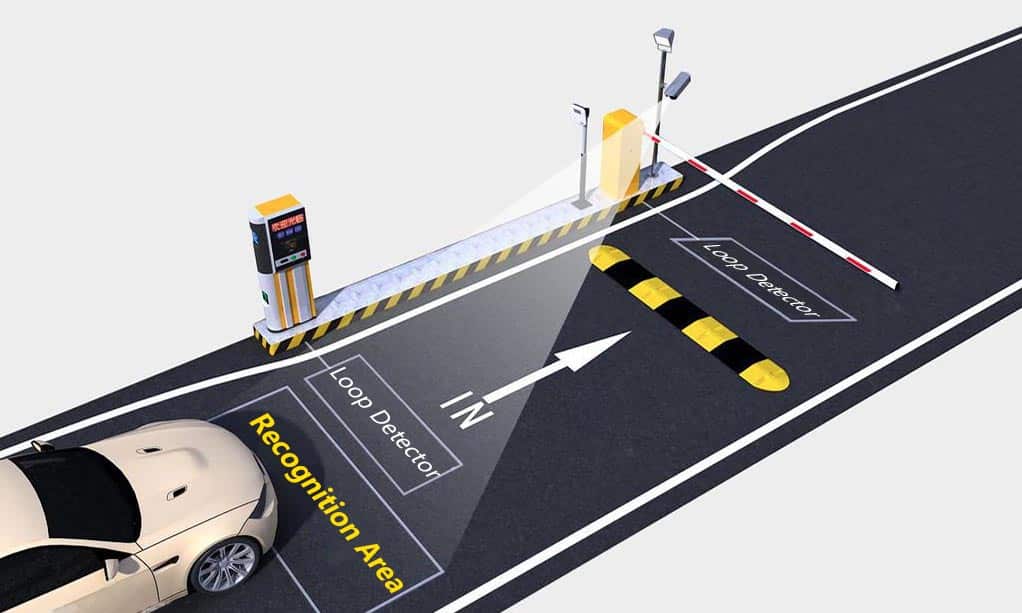

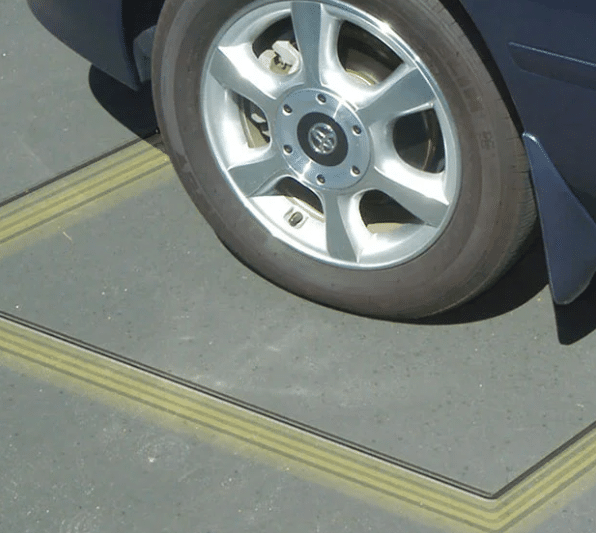

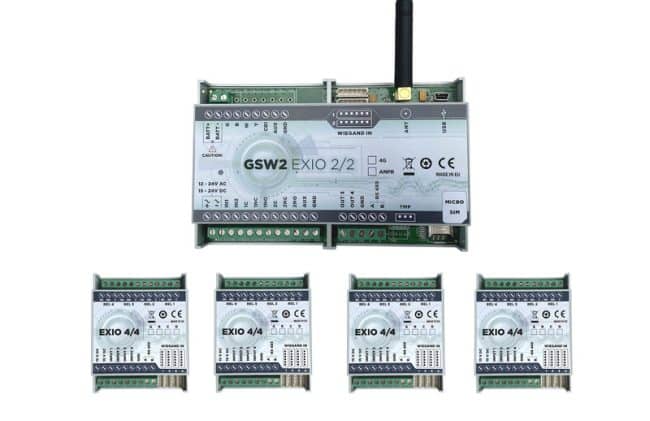

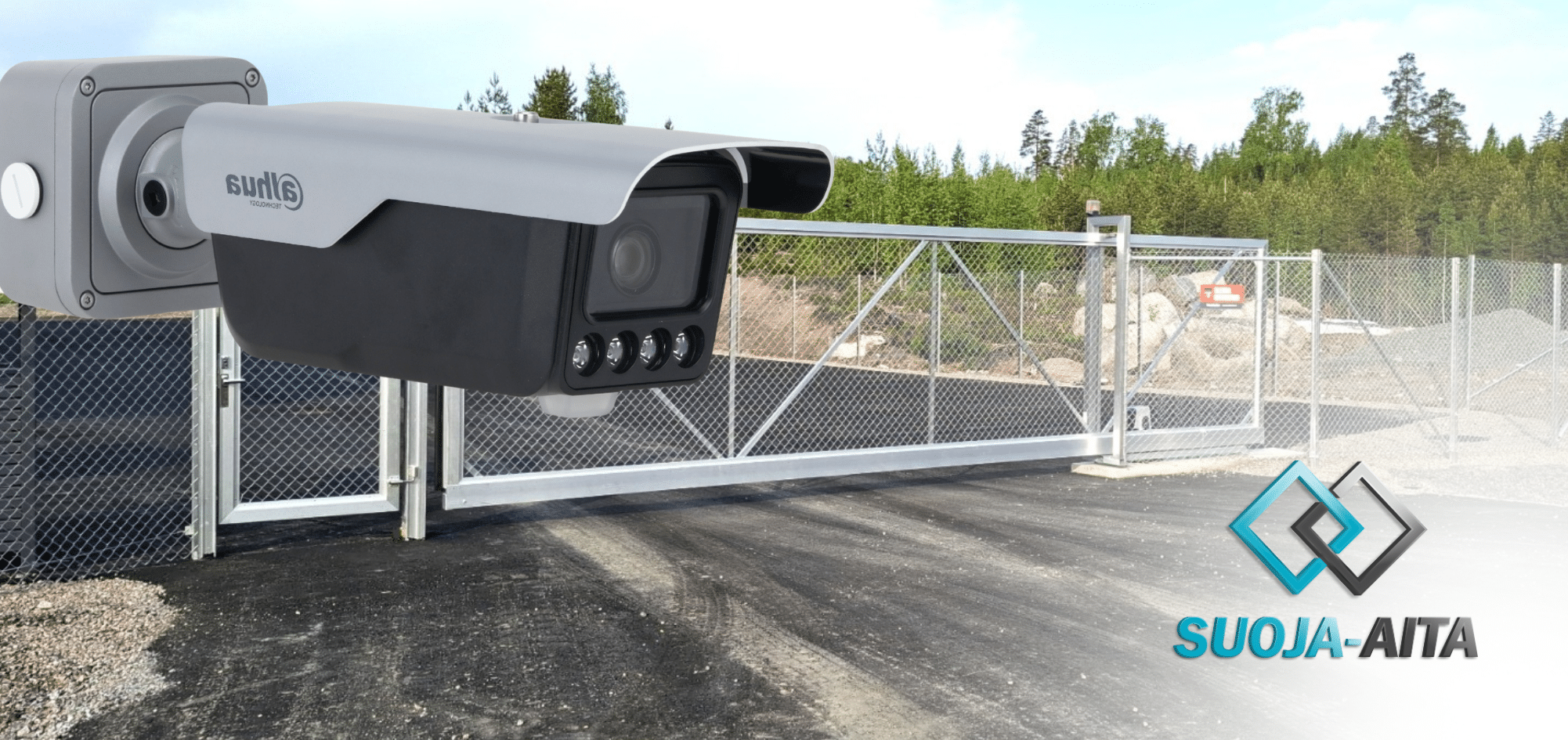

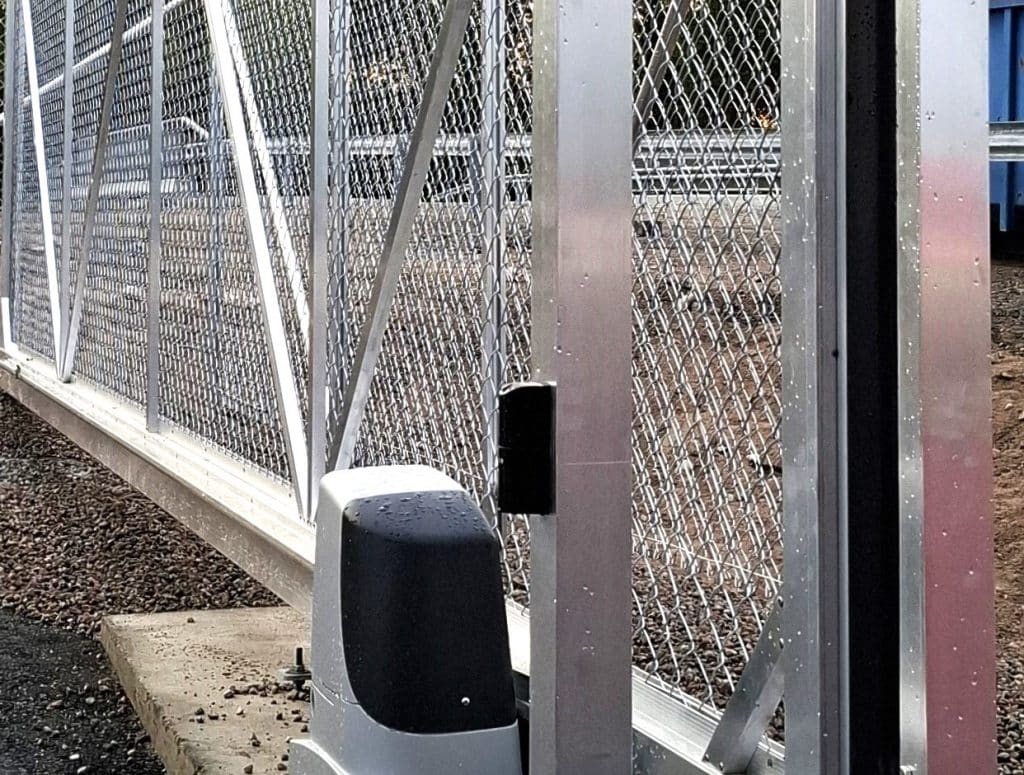

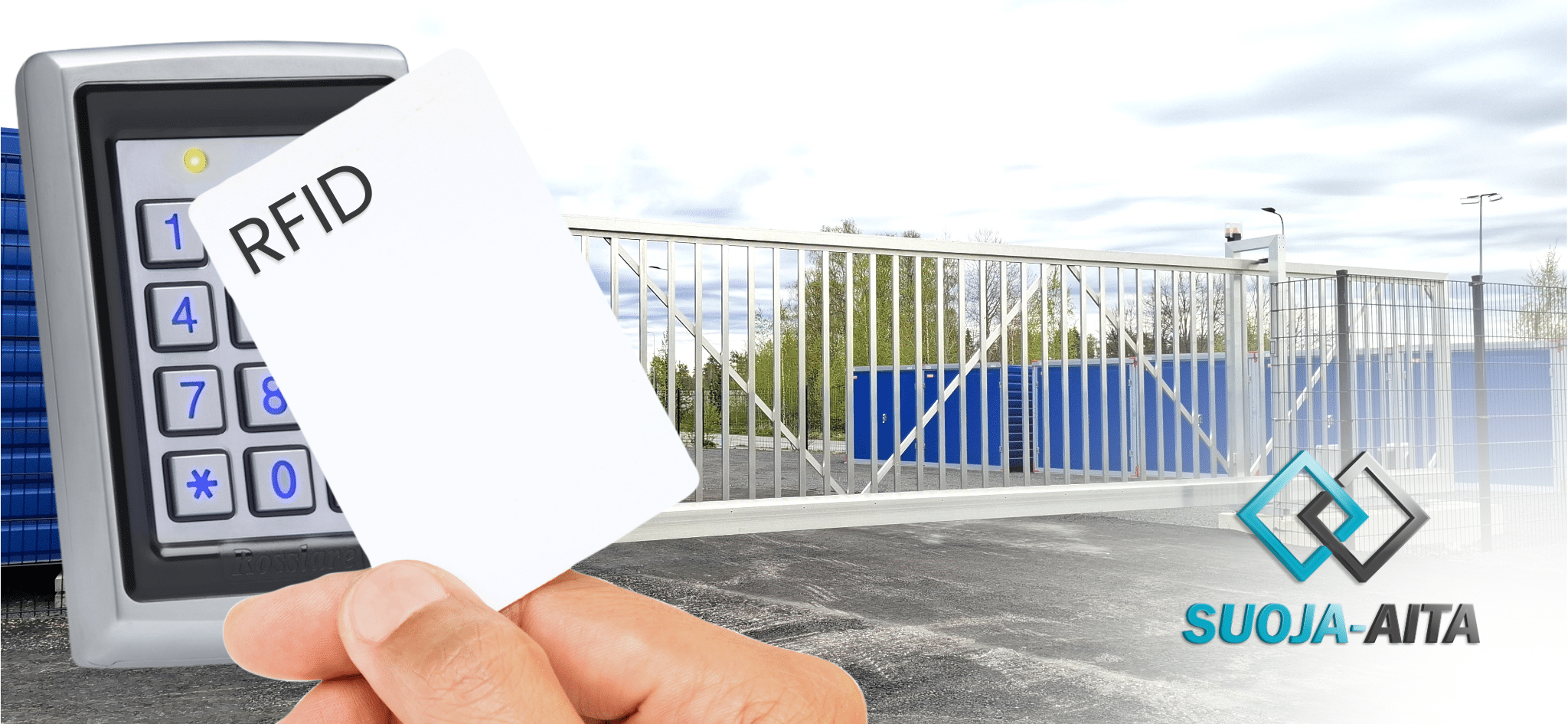

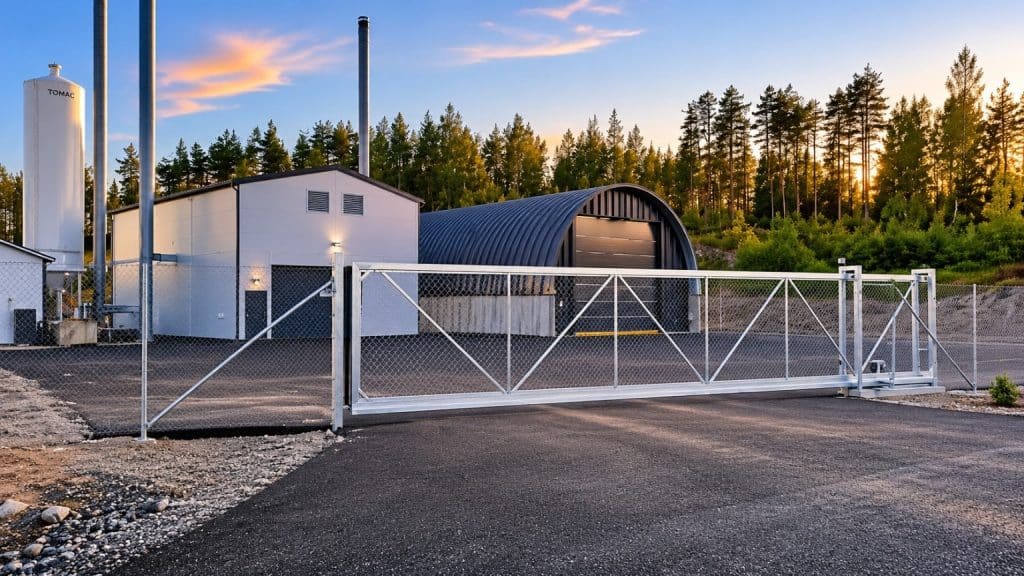

Toimitamme ja asennamme sekä käsikäyttöisiä että automatisoituja liukuportteja. Tavanomainen automatiikkapaketti sisältää moottorin, ohjauskeskuksen, turvalaitteet sekä erilaisia ohjausvaihtoehtoja, kuten GSM-ohjauksen, viikkokellon, rekisterikilpikameran, induktiosilmukan ja laserskannerin.

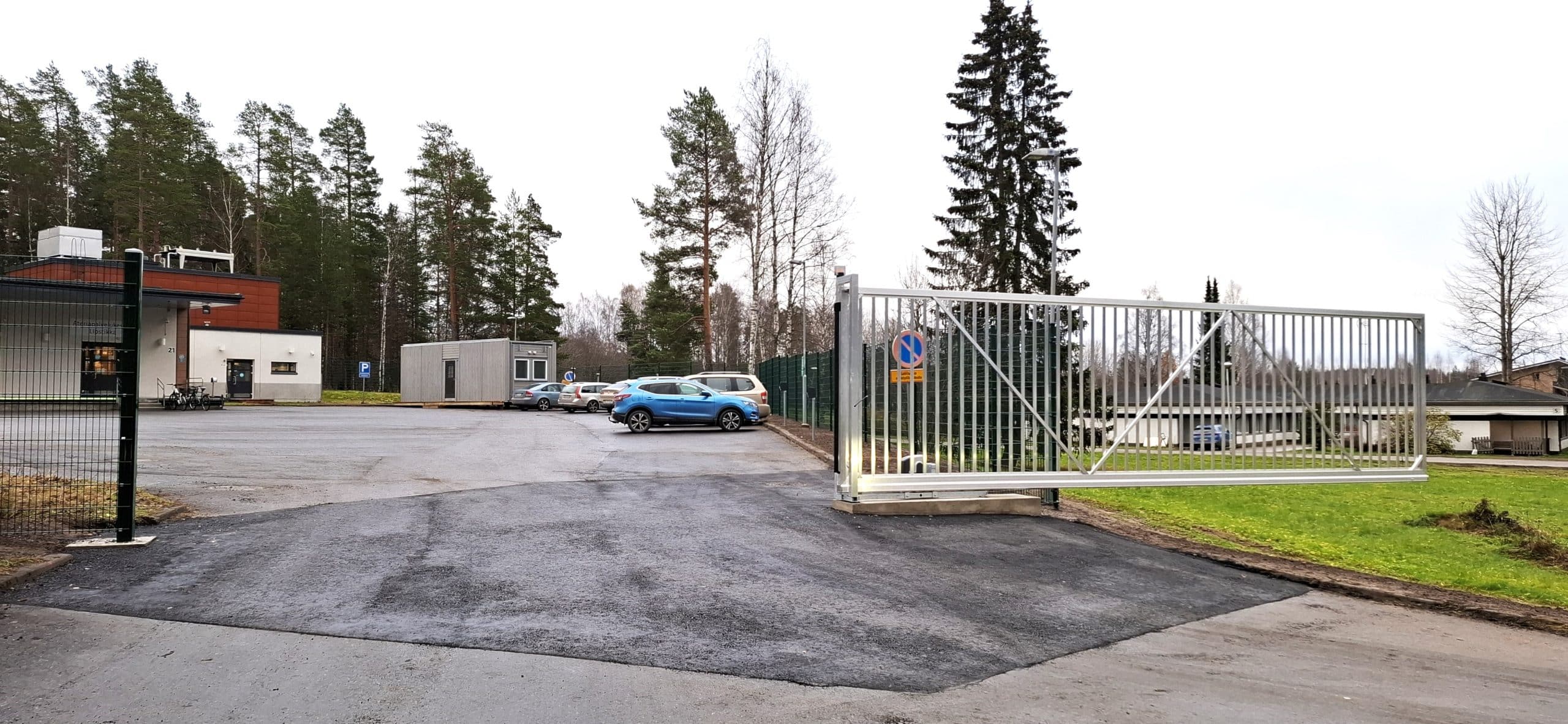

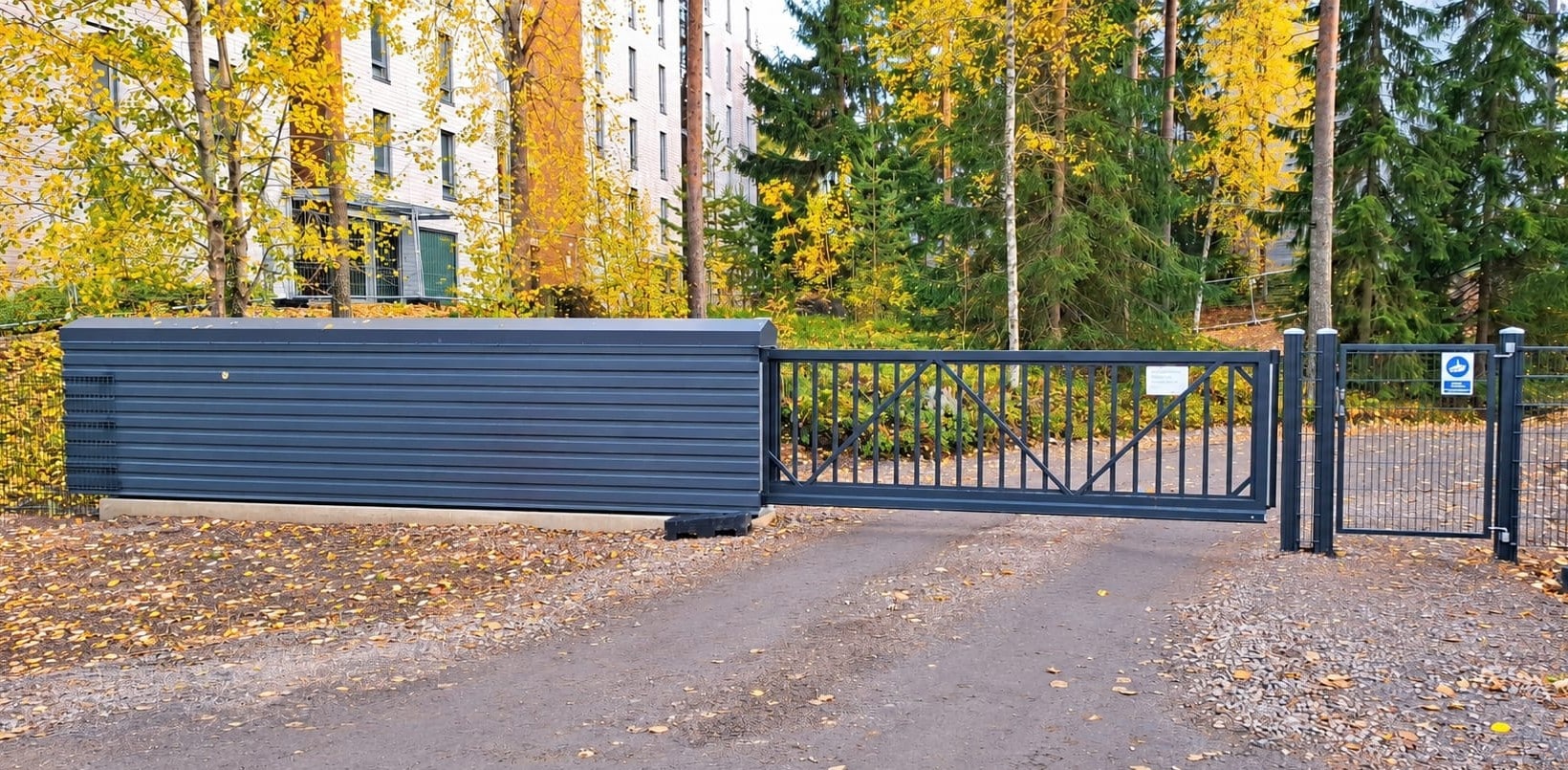

Vakiotäytteenä käytämme panssariverkkoa. Liukuportin ulkonäköä voidaan myös muokata valitsemalla elementti- tai säletäyte, sekä maalaamalla portti haluttuun RAL-väriin ympäristöön sopivaksi.

Liukuporttimme ovat CE-merkittyjä, ja ne täyttävät EN 13241-1:2003+A2:2016 -standardin mukaiset turvallisuusvaatimukset sekä rakennustuoteasetuksen (EU) 305/2011 ja konedirektiivin 2006/42/EY vaatimukset.

Asennuksessa on huomioitava portin vaatima tila avautumissuunnassa. Esimerkiksi 8 metrin ajoväylälle asennettava portti tarvitsee noin 11 metriä vapaata tilaa. Konekäyttöistä porttia asennettaessa on tärkeää varata riittävästi tilaa myös huollolle ja turvajärjestelyille.

Liukuportin tekniset tiedot:

  • Käyttötarkoitus: ajoneuvoliikenteen ajoväylien sulkeminen käsi- ja konekäyttöisesti
  • 1-lehtisen portin kulkuaukon leveys (L): 3000 – 10000 mm
  • 2-lehtisen portin kulkuaukon leveys (L): 6000 – 20000 mm
  • Porttilehden korkeus (H): 1200 – 2500 mm
  • Porttilehden kehys: 78 x 78 mm alumiiniprofiili (EN AW 6063)
  • Liukukisko: 120 x 200 mm alumiiniprofiili (EN AW 6063)
  • Porttilehden täytevaihtoehdot: verkko 40 x 40 mm tai 50 x 50 mm, säle (20×40 mm), elementti (50×200 mm)
  • Liukusarjan runko: valmistettu rakenneteräksestä hitsaamalla (kuumasinkitty standardin EN 1461 mukaisesti)
  • Liukusarja sisältää alumiiniprofiilista (EN AW 6063) valmistetut pystyohjurit (ohjurirenkaineen) ja liukurullastot
  • Vastapylväs: 120 x 120 mm alumiiniprofiili (EN AW 6063)
  • Vastapylväs mahdollistaa portaattoman lukituksen ja lisäosien korkeussäädön
  • Värit: alumiini tai pulverimaalaus RAL-sävyihin
  • Liukuportin perustaminen:
    1. vaihtoehto: erillisperustus (vakioperustus, kts. perustuskuva)
    2. vaihtoehto: yhtenäiseen valupalkkiin (erittäin routivassa maaperässä)
  • Vakiolukitus: lukkokorvakkeet (käsikäyttöinen liukuportti)
  • Konekäyttöinen liukuportti varustetaan alumiinisella (EN AW 6082) hammaskiskolla
  • Liukuportti on mahdollista varustaa automatiikalla, joka sisältää porttimoottorin ja ohjauskeskuksen, sekä tarvittavat ohjaus- ja turvalaitteet (+ telineet ja suojakotelot)
  • Liukuporttiin on mahdollista liittää useiden eri laitevalmistajien automatiikkaa

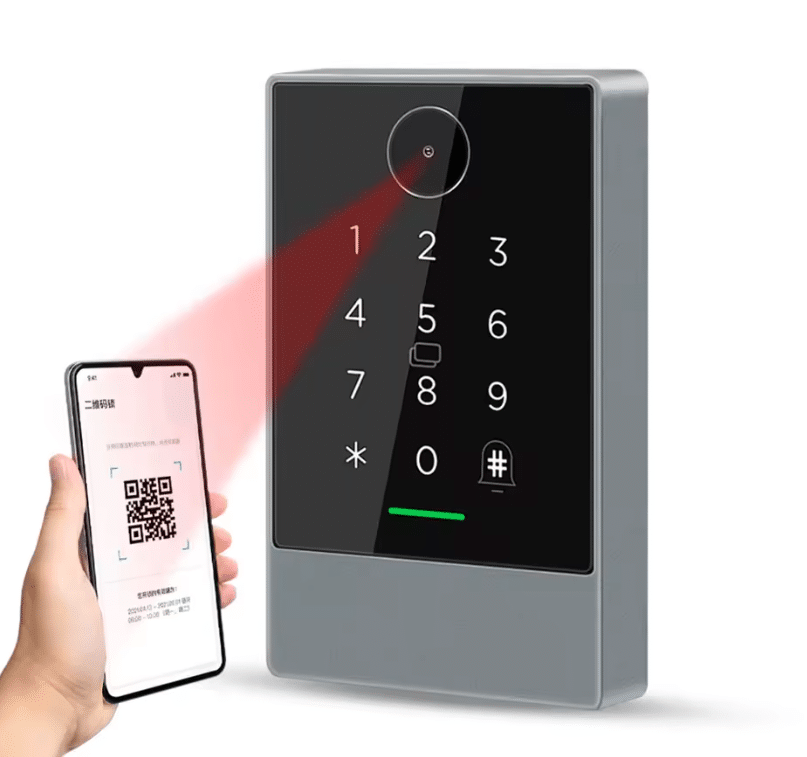

  • Liukuportin automatiikkaan on mahdollista liittää käytössä oleva kulunhallinta-/valvontajärjestelmä
  • Liukuporttimme ovat CE-merkittyjä, ja ne täyttävät EN 13241-1:2003+A2:2016 -standardin mukaiset turvallisuusvaatimukset sekä rakennustuoteasetuksen (EU) 305/2011 ja konedirektiivin 2006/42/EY vaatimukset.

Liukuportin tekniset tiedot:

Portin nimelliskoko (mm) Ajoaukon leveys (m) Porttilehden korkeus x pituus (mm) Liukusarjan pituus (mm) Portin paino (kg) Portin täytevaihtoehdot
1200x3000
3
1250x5100
1900
66
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1200x4000
4
1250x6100
1900
78
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1200x5000
5
1250x7100
1900
90
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1200x6000
6
1250x8100
1900
102
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1200x7000
7
1250x9100
1900
114
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1200x8000
8
1250x10600
2400
132
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1200x9000
9
1250x11600
2400
144
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1200x10000
10
1250x12600
2400
156
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x3000
3
1450x5100
1900
68
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x4000
4
1450x6100
1900
80
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x5000
5
1450x7100
1900
93
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x6000
6
1450x8100
1900
106
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x7000
7
1450x9100
1900
117
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x8000
8
1450x10600
2400
137
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x9000
9
1450x11600
2400
147
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1500x10000
10
1450x12600
2400
160
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x3000
3
1750x5100
1900
73
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x4000
4
1750x6100
1900
84
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x5000
5
1750x7100
1900
98
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x6000
6
1750x8100
1900
111
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x7000
7
1750x9100
1900
123
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x8000
8
1750x10600
2400
145
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x9000
9
1750x11600
2400
158
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
1800x10000
10
1750x12600
2400
170
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x3000
3
2050x5100
1900
75
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x4000
4
2050x6100
1900
90
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x5000
5
2050x7100
1900
102
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x6000
6
2050x8100
1900
116
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x7000
7
2050x9100
1900
128
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x8000
8
2050x106600
2400
151
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x9000
9
2050x11600
2400
166
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2000x10000
10
2050x12600
2400
178
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x3000
3
2250x5100
1900
78
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x4000
4
2250x6100
1900
90
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x5000
5
2250x7100
1900
105
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x6000
6
2250x8100
1900
118
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x7000
7
2250x9100
1900
133
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x8000
8
2250x10600
2400
157
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x9000
9
2250x11600
2400
170
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2200x10000
10
2250x12600
2400
182
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x3000
3
2480x5100
1900
81
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x4000
4
2480x6100
1900
94
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x5000
5
2480x7100
1900
109
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x6000
6
2480x8100
1900
122
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x7000
7
2480x9100
1900
134
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x8000
8
2480x10600
2400
160
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x9000
9
2480x11600
2400
176
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle
2500x10000
10
2480x12600
2400
188
verkko 50x50 mm (vakio), verkko 40x40 mm ja alumiinisäle

Ladattavat tiedostot

Liukuportti - 3 - 7 m - Tyyppikuva - SUOJA-AITA

Liukuportti - 8 - 10 m - Tyyppikuva - SUOJA-AITA

Liukuportti - 3 - 7 m - Perustuskuva - SUOJA-AITA

Liukuportti - 8 - 10 m - Perustuskuva - SUOJA-AITA

Liukuportti ja käyntiportti - Lämmitettävä perustus - SUOJA-AITA

Liukuportti - 1-lehtinen - Kaapelointikuva - SUOJA-AITA

Liukuportti- 2-lehtinen - Kaapelointikuva - SUOJA-AITA

Liukuportti - Porttimoottori - RUN1500 - Asennus- ja käyttöohje - SUOJA-AITA

Liukuportti - Porttimoottori - Robus 600P-1000P - Asennus- ja käyttöohje - SUOJA-AITA

Liukuportti - Automatiikka - Käyttöönotto-ohje - SUOJA-AITA

GSM-ohjaus - WIGI 4G - Tekninen esite - SUOJA-AITA

GSM-ohjaus - WIGI 4G - Käyttöönotto-ohje - SUOJA-AITA

Liukuportti - GSM-ohjaus - WIGI 4G - Kytkentäkaavio - SUOJA-AITA

MFZ Ovitor - Porttimoottori TVR FC 5 - Asennus- ja käyttöohje - SUOJA-AITA

MFZ Ovitor - Ohjauskeskus CS 320 - Asennus- ja käyttöohje - SUOJA-AITA

MFZ Ovitor - Ohjauskeskus CS 320 - Johdotuskaavio - Syöttö ja koneisto - SUOJA-AITA

MFZ Ovitor - Ohjauskeskus CS 320 - Johdotuskaavio - Suojalaitteet - SUOJA-AITA

MFZ Ovitor - Ohjauskeskus CS 320 - Johdotuskaavio - Ohjauslaitteet - SUOJA-AITA

MFZ Ovitor - Ohjauskeskus CS 320 - Kytkentäkaavio - Ohjaukset - SUOJA-AITA

MFZ Ovitor - Ohjauskeskus CS 320 - Kytkentäkaavio - Teho-osa - SUOJA-AITA
